الأشكال الشائعة وطرق الاختبار لآلات اختبار التحمل

الأشكال الشائعة وطرق الاختبار لآلات اختبار التحمل

مع تطور العلوم والتكنولوجيا، تم إطلاق المزيد والمزيد من المنتجات المتعلقة بالمحامل، وهناك اختلافات في متطلبات الأداء للمحامل. خلال مرحلة البحث والتطوير لمنتجات المحامل، من الضروري اختبار الأداء الهيكلي للمحامل لتلبية متطلبات الأداء المختلفة، وتحديد الروابط الضعيفة في هيكل المحامل، ودرجة المنتج، والمواد، وما إلى ذلك، وتنفيذ تدابير التحكم. أدناه، سيقدم محرر Kaiyuan النماذج الشائعة وطرق الاختبار لآلات اختبار التحمل.

I. الأشكال الشائعة لآلات اختبار المحامل

تشمل الأشكال الشائعة لآلات اختبار المحامل بشكل أساسي اختبارات الحياة، واختبارات المحاكاة، واختبارات الأداء، واختبارات مكونات المحامل، واختبارات المواد، واختبارات التحقق من التصميم، والاختبارات المتسارعة، وما إلى ذلك.

(1)اختبار الحياة: اختبار لتحديد عمر الكلال للمحامل.

(2)اختبار المحاكاة: يتم إجراؤه على آلة اختبار المحامل من خلال محاكاة ظروف التثبيت الفعلية وحالة تشغيل المحمل - أي ضبط المعلمات مثل سرعة الدوران والحمل المحوري والحمل الشعاعي ودرجة الحرارة المحيطة وحالة التشحيم وفقًا لظروف العمل الحقيقية - وتشغيل المحمل حتى يصل إلى عمر الخدمة المحدد مسبقًا أو يفشل. تتضمن اختبارات المحاكاة الشائعة اختبارات محاكاة محمل محور العجلة، واختبارات محاكاة محمل تحرير قابض السيارات، واختبارات محاكاة محمل عمود مضخة الماء المتصل بالسيارات.

(3)اختبار الأداء: اختبار لتقييم خصائص محددة للمحامل، مثل اختبارات السرعة المحددة، واختبارات الحمل العالي، واختبارات أداء التشحيم، واختبارات مقاومة الغبار، واختبارات تسرب الشحوم، واختبارات ارتفاع درجة الحرارة، واختبارات درجة الحرارة العالية، واختبارات درجة الحرارة المنخفضة، واختبارات رذاذ الماء، واختبارات انزلاق المحمل.

(4)اختبار المكونات: يستهدف في المقام الأول الكرات الفولاذية والبكرات وحلقات الختم.

اختبار سريع: نوع من اختبار الحياة حيث يتم تطبيق حمل كبير نسبيًا (أعلى بنسبة 50٪ من الحمل المقدر) على محمل الاختبار لتقصير مدة الاختبار.

اختبار التحقق من التصميم: يقترح اقتراحات لتحسين التصميم بناءً على بيانات اختبار التحمل مثل ارتفاع درجة الحرارة والاهتزاز والضوضاء.

ثانيا. طرق اختبار آلات اختبار التحمل

يمكن تصنيف طرق الاختبار إلى اختبار كامل، واختبار مبتور، واختبار الوقت/العد، واختبار استبعاد المجموعة، واختبار متسلسل، وما إلى ذلك.

1. اختبار كامل: يتم اختبار مجموعة كاملة من العينات الحاملة تحت نفس الظروف حتى تفشل جميع العينات.
2. اختبار مقطوع: يتم اختبار جزء من مجموعة العينات الحاملة تحت نفس الظروف حتى تفشل العينات المختبرة.
3. اختبار الوقت/العد المقطوع: يتم اختبار مجموعة من العينات الحاملة تحت نفس الظروف حتى الوصول إلى وقت محدد سلفا (أو عدد العينات الفاشلة)، وعندها يتوقف الاختبار.
4. اختبار القضاء على المجموعة: يتم تقسيم مجموعة العينات الحاملة بشكل عشوائي إلى مجموعات فرعية. يتم اختبار كل مجموعة فرعية تحت نفس الظروف حتى تظهر عينة واحدة فاشلة في كل مجموعة فرعية.
5. اختبار متسلسل: يتم اختبار مجموعة من العينات الحاملة تحت نفس الظروف، ويتم تقييم العينات الفاشلة واحدة تلو الأخرى بالتسلسل.

ثالثا. معايير التقييم لنتائج الاختبار

1. حساب الحياة

يجب أن يتوافق حساب تصنيف الحمل الديناميكي الأساسي والعمر المقدر للمحامل مع أحكام GB/T 6391―2003. الحياة الأساسية المقدرة L₁₀يتم تحديده باستخدام الصيغة التالية؛ تتضمن الحسابات اللاحقة حساب الحمل والموثوقية (Rₑ) الحساب، وحساب تحديد المؤهل.

ملحوظات:

• بيانات L₁₀ₜ(الحياة المقدرة في ظل ظروف الاختبار) و Rₑيجب أن تكون دقيقة لشخصين مهمين.
• معيار التأهيل: L₁₀ₜ/ ل₁₀ₕ ≥ز´، حيث ز´=1.4 للمحامل الكروية؛ ز´= 1.2 للمحامل الأسطوانية والمحامل الكروية ذاتية المحاذاة.

بناءً على متطلبات الجودة، يتم إجراء تقييم المؤهلات على النحو التالي. بالنسبة للاختبارات طويلة العمر، يجب أن يحدد تقرير الاختبار أيضًا قيمة مضاعف المؤهل الذي تم تحقيقه.

أ)اختبار التحقق: مؤهل إذا تحققت الحياة المؤهلة.

ب)اختبار التأهيل: مؤهل إذا تم تحقيق 3 أضعاف العمر المؤهل.

2. تحديد الفشل

يعتبر المحمل فاشلاً إذا تعطل أو لم يتمكن من العمل بشكل طبيعي أثناء الاختبار.

3. فشل التعب

فشل الكلال هو وضع الفشل الرئيسي للمحامل، في إشارة إلى تشظي الكلال للمعدن الأساسي على أسطح العمل لحلقة المحمل أو العناصر المتدحرجة.

• عمق التشظي ≥ 0.05 مم؛
• منطقة التشظي: ≥ 0.5 مم² لمكونات محمل الكرة؛ ≥ 1.0 مم² لمكونات المحامل الأسطوانية.

4. إخفاقات أخرى

بما في ذلك تفكيك مكونات المحمل، والكسر، والتشويش؛ تشوه الختم تسرب الشحوم أو التجفيف، الخ.

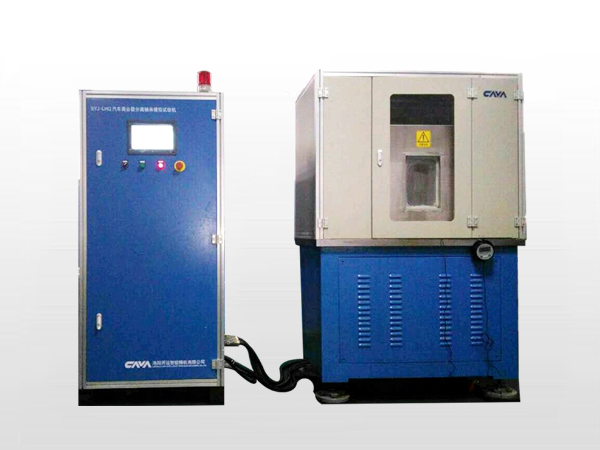

ما ورد أعلاه هو مقدمة للأشكال الشائعة وطرق الاختبار لآلات اختبار التحمل. تغطي آلات اختبار المحامل نطاقًا واسعًا، بما في ذلك اتجاهات الاختبار المتعددة مثل اختبار الحياة واختبار الأداء. باعتبارها شركة مصنعة لآلات اختبار المحامل، فإن Kaiyuan R&D تنتج سلسلة متنوعة من آلات اختبار المحامل بوظائف متنوعة. إذا كانت لديك احتياجات، فلا تتردد في الاتصال للتشاور.
